WFT－202F2 (700-2000℃) 辐射感温器
产品名称：WFT－202F2 (700-2000℃) 辐射感温器
产品型号：WFT－202F2
所属分类：上海自动化仪表三厂
产品简介
WFT－202型辐射高温计是非接触式简易辐射测温仪表，它是根据物体的热辐射效应原理来测量物体表面温度的。它适用于冶金、机械、硅酸盐及化学工业部门中连续测量各种熔炉、高温窑、盐浴池等场合的温度，以及用于其它不适宜装置热电偶的地方。配合适当的显示仪表，可以指示、记录或自动调节被测温度。
仪表为固定安装式，感温器可在10～80℃的环境下使用，在环境温度超过80℃或空气介质中含有水蒸汽，烟雾时可借助于水冷、通风等辅助装置来降低环境温度，吹净测量通道中的烟气，以减小测量误差。

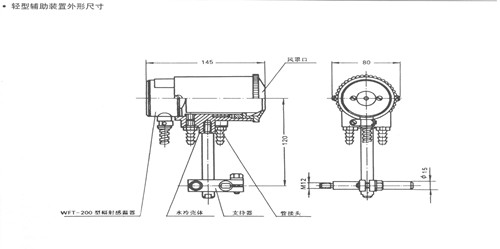

感温器辅助装置分轻型和重型两种。重型是使用在环境较恶劣的情况下，为了防止被测炉窑中的火焰或高温炉气从测量通道喷出而灼伤仪器，设置了火焰防护装置，能在发生危险时自动动作，保护仪器并发出报警信号。
型号规格：
| 型号 | 分度号 | 测量范围 | 基本允许误差℃ |
可配显示仪表 （需另配购） |
辅助装置 （需另配购） |
|
| 温度范围 | 误差值 | |||||
| WFT－202 | F2 | 700～2000 |
700～1000 >1000～2000 |
±16 ±20 |
电子电位差计 数显仪表 或毫伏表 |
轻型 重型 |
| 主要参数 | |
|---|---|
| 测量范围 700～1000℃ | 基本误差±16 |
| 测量范围 ＞1000～2000℃ | 基本误差±20 |
| 环境温度 | 10~80℃ |
| 名义距离系数 | L/D=20(在L=1000mm时) 式中：L-被测物体感温器物镜间的工作距离，D-被测物体的有效直径 |
| 感温器的示值稳定时间 | ﹤4s |
| 感温器工作距离 | 500～2000mm |
| 外形尺寸 | 约Φ60x140mm |
结构与原理
A—被测物体
B—辐射感温器
C—自动平衡显示仪表或数显仪表
D—动圈式显示仪表

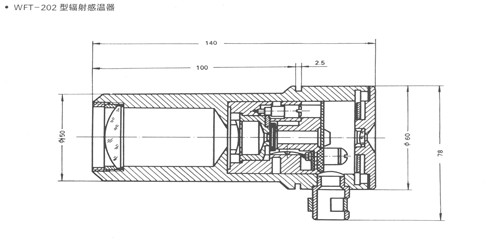

外形图
规格参数
型号规格：
| 型号 | 分度号 | 测量范围 | 基本允许误差℃ |
可配显示仪表 （需另配购） |
辅助装置 （需另配购） |
|
| 温度范围 | 误差值 | |||||
| WFT－202 | F2 | 700～2000 |
700～1000 >1000～2000 |
±16 ±20 |
电子电位差计 数显仪表 或毫伏表 |
轻型 重型 |
| 主要参数 | |
|---|---|
| 测量范围 700～1000℃ | 基本误差±16 |
| 测量范围 ＞1000～2000℃ | 基本误差±20 |
| 环境温度 | 10~80℃ |
| 名义距离系数 | L/D=20(在L=1000mm时) 式中：L-被测物体感温器物镜间的工作距离，D-被测物体的有效直径 |
| 感温器的示值稳定时间 | ﹤4s |
| 感温器工作距离 | 500～2000mm |
| 外形尺寸 |
约Φ60x140mm |
